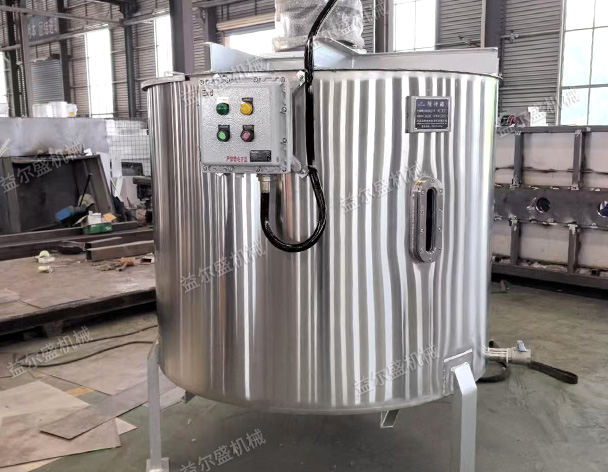

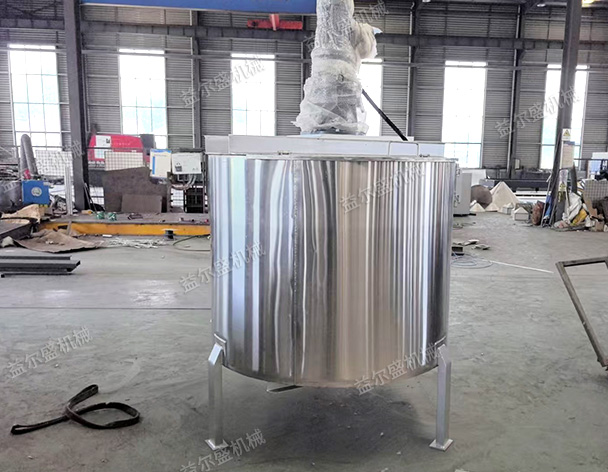

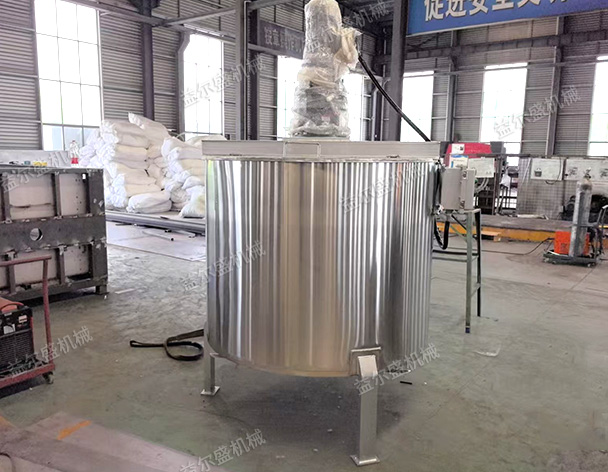

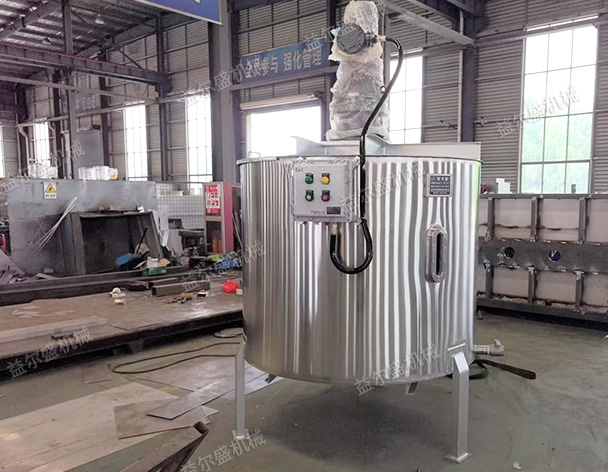

搅拌罐现场

搅拌罐是一种带有搅拌装置的容器，广泛应用于化工、食品、医药、建材等行业，主要用于混合、溶解、反应、分散等工艺过程。其特点可从结构设计、功能特性、应用场景等方面解析，以下是核心要点：

一、结构类型与分类特点

1. 按搅拌方式分类

类型 搅拌装置 特点与应用

桨式搅拌罐 平桨、斜桨、锚式桨 结构简单、搅拌功率低，适合低粘度液体（如水、溶液）的轴向循环搅拌，常用于调和、溶解。

涡轮式搅拌罐 圆盘涡轮、开启涡轮 剪切力强，能产生强烈的径向流动，适用于中等粘度液体（如油墨、乳液）的分散与混合，混合效率比桨式高 30% 以上。

螺带式搅拌罐 单螺带、双螺带、螺杆 搅拌范围广，能推动高粘度物料（如糖浆、树脂）沿罐壁和轴向往复运动，死角少，适合高粘度（＞10000cP）物料的搅拌。

行星式搅拌罐 行星齿轮驱动搅拌桨 + 刮壁桨 桨叶沿罐壁做行星运动，兼具搅拌与刮壁功能，可清除罐壁粘料，用于高粘度、易粘壁物料（如胶黏剂、巧克力酱）。

2. 按罐体结构分类

立式搅拌罐：

最常见，罐体垂直安装，搅拌轴与罐体轴线重合，容量通常为0.1~100 立方米，适用于大规模生产。

可分为顶入式（搅拌器从顶部插入，应用最广）和侧入式（搅拌器从侧壁插入，用于大型储罐的辅助搅拌）。

卧式搅拌罐：

罐体水平放置，搅拌轴横向布置，占地面积小，适合小规模、高扬程搅拌（如实验室分散、小型涂料生产），容量一般≤10 立方米。

夹套式搅拌罐：

罐体外侧设有夹套层，可通入蒸汽、导热油或冷却水，实现加热或冷却功能，温控精度可达 ±1℃，用于反应釜、热熔胶搅拌等场景。

3. 按材质分类

不锈钢搅拌罐（304/316L）：

耐腐蚀、易清洁，内壁抛光至Ra≤0.8μm（食品级可达 Ra≤0.4μm），符合 GMP、FDA 标准，用于食品、医药、化妆品行业。

碳钢搅拌罐：

成本低、强度高，需做防腐处理（如内壁衬胶、涂环氧树脂），适用于化工、建材等对清洁度要求不高的场景（如混凝土搅拌、污水絮凝）。

搪玻璃搅拌罐：

碳钢罐体内衬搪玻璃层（厚度 0.8~2mm），耐强酸强碱（pH 0~14），但不耐冲击，用于腐蚀性强的反应（如酸碱中和、医药合成）。

二、核心功能特性

1. 搅拌性能优化

流型控制：

通过搅拌桨类型和挡板设计（罐壁安装垂直挡板，数量 2~4 块），引导流体形成轴向、径向或混合流，避免 “打旋” 现象，提升混合均匀度（均匀度可达 95% 以上）。

转速可调：

配备变频电机，转速范围0~1500rpm（涡轮式）或0~100rpm（螺带式），可根据工艺需求切换低速搅拌（防剪切）或高速分散（如乳化）。

剪切与分散能力：

高剪切搅拌罐（如乳化罐）配备胶体磨或管线式乳化头，转速＞3000rpm，可将液滴粒径细化至1~10μm，用于乳液、悬浮液制备。

2. 温控与密封设计

温度控制：

夹套式搅拌罐的加热 / 冷却效率取决于介质流速（如导热油流速≥2m/s）和传热面积，升温速率可达5~10℃/ 分钟。

配备热电偶、温控仪，支持PID 自动控温，并可联动蒸汽阀或冷水阀实现精准调节。

密封系统：

机械密封：密封性能好，泄漏量＜0.1mL/h，适用于高压（＞0.5MPa）或高纯度场景（如医药无菌罐）。

填料密封：结构简单、成本低，但需定期更换填料，适用于常压、非危险介质（如水处理搅拌罐）。

3. 自动化与清洁特性

智能控制：

集成 PLC 控制系统，可设定搅拌时间、转速、温度等参数，支持一键启停和多段工艺程序运行（如先高速分散 10 分钟，再低速保温搅拌 30 分钟）。

CIP 清洗：

配备旋转清洗球（喷射压力 0.3~0.8MPa）和清洗液循环系统，可实现无死角清洗，清洗时间比人工缩短 70%，符合食品行业卫生要求。

防粘料设计：

罐底采用椭圆封头或锥形底，减少物料滞留；刮壁式搅拌桨（如行星搅拌罐）可清除罐壁粘料，残留量＜0.5%。

三、应用场景与选型要点

1. 典型行业应用

食品饮料：

不锈钢立式搅拌罐（容量 5~50 立方米），配涡轮式搅拌桨，用于果汁调配、酱料混合，要求无死角搅拌和快速清洗。

医药化工：

搪玻璃搅拌罐（容量 100~5000 升），配锚式桨 + 挡板，用于反应、结晶过程，需耐腐蚀性和温控精度（±0.5℃）。

涂料油墨：

高剪切搅拌罐（容量 200~2000 升），配分散盘 + 研磨珠，用于颜料分散，要求粒径分布均匀（D50＜20μm）。

污水处理：

碳钢卧式搅拌罐（容量 10~100 立方米），配桨式搅拌桨，用于絮凝剂溶解，需抗轻度腐蚀和耐磨。

2. 选型关键因素

物料特性：

粘度：低粘度（＜100cP）选桨式 / 涡轮式，中高粘度（100~10000cP）选螺带式，超高粘度（＞10000cP）选行星式。

腐蚀性：强酸强碱选搪玻璃或 PP 材质，食品级选 316L 不锈钢。

工艺需求：

混合均匀度：要求高均匀度（如锂电池浆料）需用行星式或双螺带搅拌。

温度控制：需加热 / 冷却选夹套式，控温精度＜±1℃选半管夹套 + 导热油循环。

安装空间：

高度受限选卧式罐，大型生产线选立式顶入式罐，需预留搅拌器检修空间（罐顶净空≥1.5 米）。
